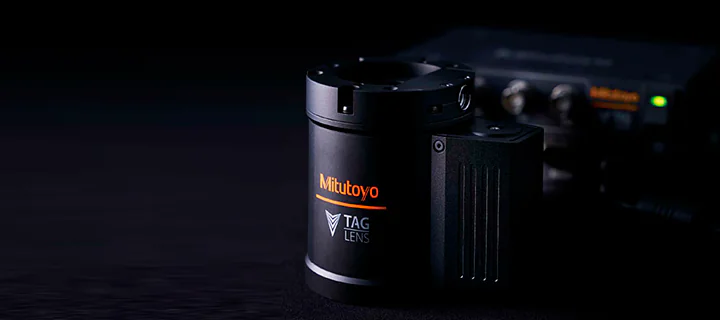

MITUTOYO TAGLENS

Odstranění největšího omezení běžných objektivů s ultrahlubokým zaostřením

Flexibilita objektivu TAGLENS

Objektiv TAGLENS pracuje velmi vysokou rychlostí a nezaostřuje pouze na jednu ohniskovou vzdálenost, ale na široký rozsah ohniskových vzdáleností. To znamená, že vše, dokonce i objekty v různých vzdálenostech, zůstává křišťálově ostré.

Díky technologii TAGLENS na vás čeká úžasný svět plný divů, které ještě nikdo neviděl. Kromě okamžitě dostupných aplikací pro výrobní linku, jako je například kontrola desek plošných spojů, nabízí tento objektiv inovativní vizuální snímání v řadě oblastí. Patří sem automatizace výroby, logistika, vývoj nových materiálů, biologické vědy a medicína, ekologické iniciativy a bezpečnost.

KLIKNĚTE ZDE PRO PŘECHOD NA STRÁNKU TAGLENS V NAŠEM OBCHODĚ

Produktová brožura TAGLENS

Ponořte se do světa dynamické kontroly ostrosti s brožurou o produktech TAGLENS společnosti Mitutoyo. Prozkoumejte revoluční technologii a všestranné využití čoček TAGLENS, které díky své jedinečné konstrukci s tekutými čočkami přinášejí revoluci v přesném zobrazování.

Přečtěte si leták

Koncepční kniha TAGLENS

Vydejte se na poutavou cestu do budoucnosti přesného zobrazování s koncepční knihou TAGLENS společnosti Mitutoyo. Ponořte se do inovativní oblasti technologie tekutých čoček a prozkoumejte její neomezený potenciál při transformaci světa mikroskopie a průmyslového zobrazování.

Zjistěte více

Mitutoyo B2B Webshop

Prohlédněte si a objednejte si online širokou škálu přesných měřicích přístrojů a příslušenství, které zajistí bezproblémové transakce a rychlé dodání pro vaše obchodní potřeby.

Zjistěte více

Zvýšení efektivity inspekce pomocí objektivu TAGLENS s ULTRA širokým rozsahem zaostření

Kontrola chyb

Jedním z nejlepších způsobů využití čoček TAGLENS je kontrola vad na deskách plošných spojů. Použití objektivu TAGLENS ke kontrole například umožňuje správně zaostřit více objektů s různou výškou, a tak je nutné pořídit pouze jeden snímek, což výrazně zkracuje dobu kontroly.

Kontrola vzhledu nádob

Obvykle se při zaostřování na body s různou výškou vždy měnila výška fotoaparátu. Objektiv TAGLENS však zaostřuje na každý bod okamžitě a přesně bez nutnosti úprav, čímž zefektivňuje kontrolní práce.

Pozorování složení kapaliny

Instalací čočky TAGLENS na mikroskop lze srozumitelně pozorovat suspendované pevné látky v různých vzdálenostech od objektivu a pohybující se mikroorganismy.

Kontrola čtení čárových kódů

Díky velkému rozsahu zaostření se kamera nemusí pohybovat, aby zaostřila na čárový kód cílů na dopravníkovém pásu - i když se výška nebo směr jednotlivých cílových ploch liší.

Vlastnosti čoček Mitutoyo TAGLENS

V reálném čase jsou snímky s plným zaostřením získávány vysokorychlostním snímáním rozsahu ohniskových vzdáleností. Objektiv TAGLENS nevyžaduje při skenování absolutně žádnou mechanickou sílu a vyznačuje se schopností poskytovat snímky ve všech ohniskových vzdálenostech bez namáhání a při požadovaném zvětšení a rozlišovací schopnosti.
TAGLENS nevyžaduje mechanické automatické zaostřování, čímž se zkracuje čas potřebný k automatickému zaostřování a přispívá ke zvýšení rychlosti zpracování dat kontrolního zařízení.

TAGLENS-T1

Resonance frequency	70 kHz
Effective aperture	ø11 mm
Transmittance	90% or more (λ400 nm to 700 nm)
Refractivity range	+/- 0.7 to 1 D
Mountable posture	All directions
Operating environment / Humidity	10 °C to 40 °C / 40% to 70% / RH or less (non-condensing)

Zdroj pulzního světla - PLS

Lightning system	Pulse lightning
Luminous color	White
*Maximum light output 1**	30 lm
Light guiding system	Optical fiber light guide system
Pulse input TRIGGER IN jack / Frequency (resonant frequency of the TAGLENS-T1)	75 kHz or less
Pulse output / Optical pulse width (full width at half maximum) *	750 ns to 100 ns
Operating temperature range	5 to 40 ºC,80 % RH max.

*1 Pulse frequency: 70 kHz, Input pulse width: 80 ns Light guide: 2 m long, multi-component glass fiber

Microscope Unit VMU-T1

Compatible TAGLENS	TAGLENS-T1
Imaging lens magnification	1X
Imaging area	ø11 mm
Applicable objective lenses	M Plan Apo Series
Options	Manual turret, Power turret, Polarizer and Analyzer, Focusing unit, X-Y stage, Simple stand

Proměnlivý rozsah ohniskové vzdálenosti

M Plan Apo Series
Objective lens	1X	2X	5X	7.5X	10X	20X	50X
Depth of focus x2	0.88	0.18	0.028	0.012	0.007	0.003	0.0018
Total scanning depth (mm)	16	4	0.64	0.28	0.16	0.04	0.07
Real FOV (mm) 1/2 inch camera	4.8 × 6.4	2.4 × 3.2	0.96 × 1.28	0.64 × 0.85	0.48 × 0.64	0.24 × 0.32	0.096 × 0.128
Real FOV (mm) 2/3 inch camera	6.6 × 8.8	3.3 × 4.4	1.32 × 1.76	0.88 × 1.17	0.66 × 0.88	0.33 × 0.44	0.132 × 0.176

*1 Možnost (jeden z typů je součástí standardní výbavy.)
Poznámka: Model musí být pevný. Montážní data nejsou podporována.
