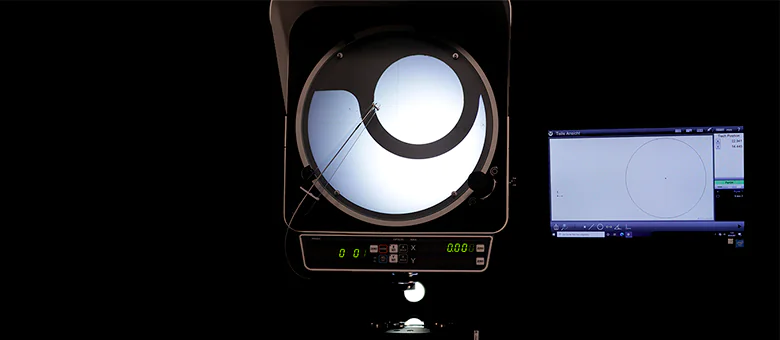

Profilprojektor

PJ-PLUS

Poskytuje stabilní měření rozměrů a úhlů v náročnějších podmínkách, jako jsou výrobní a zpracovatelské linky, než jaké zvládají běžné modely.


Spolehlivá měření

v prostředí výrobních závodů



Profilprojektor, který "mohou intuitivně ovládat" i nezkušení lidé a který má také vynikající odolnost a úsporný výkon díky použití "LED zdroje osvětlení" a "chladicího systému bez ventilátoru". Poskytuje stabilní měření rozměrů a úhlů v náročnějších podmínkách, jako jsou výrobní a zpracovatelské linky, než jaké zvládají běžné modely.



Zvýšená odolnost



Použití zdroje osvětlení LED odstranilo nutnost instalace chladicího ventilátoru do hlavní jednotky měřicího přístroje a výrazně snížilo vnikání olejové mlhy, prachu atd. prostřednictvím chladicího ventilátoru do těla přístroje.

Tím se také výrazně snižuje ulpívání oleje a prachu na vnitřním zrcadle, objektivu a světelném zdroji. Graf vlevo ukazuje změny osvětlenosti na projekčním plátně v případě dlouhodobé instalace spolu s konvenčním modelem (projektor s ventilátorem) v zamlženém místě zpracování.



Ve srovnání s běžným modelem zlepšuje typ světelného zdroje LED rychlost poklesu osvětlení přibližně o 50 %. Zachovává si vysoký optický výkon tím, že zabraňuje vnikání mlhy do hlavní jednotky i ve zpracovatelské lince. Jednotka má vynikající životnost a vyžaduje méně častou údržbu, což vede ke snížení nákladů na údržbu.



Poznámka 1: Vnější čištění povrchu projekční čočky, skleněné desky stolu atd. je snadné.
Poznámka 2: Údaje v grafu ukazují příklady měření a naměřené hodnoty se mohou lišit v závislosti na prostředí instalace apod.

Zdroj pozorovacího světla

PRE 1540 (2) PROFILE PROJECTORS PJ-PV-PH-SERIES_PRINT5.jpg

Kruhové LED světlo s plynulou regulací intenzizy pro PJ-PLUS



Běžné dvoustupňové nastavení osvětlení bylo změněno na bezstupňové, takže úroveň osvětlení lze přesně nastavit podle struktury povrchu a barvy obrobku.



Kruhové LED osvětlení pro PJ-PLUS (volitelný)



Osvětlení LED může zvýraznit kontrast promítaných obrazů obrobků, stereoskopické a ostré pozorování. Promítaný obraz lze pozorovat při vysoké reprodukovatelnosti barev, nízké spotřebě energie: 17,4 W a dlouhou provozní životností 30 000 hodin.



PRE 1540 (2) PROFILE PROJECTORS PJ-PV-PH-SERIES_PRINT6.jpg

LED (Bílá)



Barevná teplota se výrazně mění s úrovní halogenového osvětlení, ale ne tolik s osvětlením LED, takže vzhled obrazu se s nastavením úrovně osvětlení LED mění mnohem méně. Rovněž promítaný obraz při osvětlení LED je ostřejší a snadněji působí na oči obsluhy, což přispívá ke snížení únavy, a tedy k efektivnější kontrole a měření.



Digitální displej s vysokou viditelností



Digitální počítadlo (osy XY a úhel), které je standardně zabudováno ve všech modelech, používá vysoce svítivou LED diodu a velký znakový displej, takže je dobře viditelné a není ovlivněno okolním prostředím. Kromě nastavování nuly a změny směru se pro výstup dat každé hodnoty čítače používá vysoce univerzální rozhraní RS-232C.



Rozlišení: 0.001 mm or 0.0001 in/ 0.001 mm

Viz PJ-Plus Detaily

Specifikace
Order No. 172-502*
Compatible model PJ-PLUS (Objektivy 10X and 20X)
Illumination source White LED
Power consumption 12 V / 17.4 W
LED life (reference) 30,000 H
